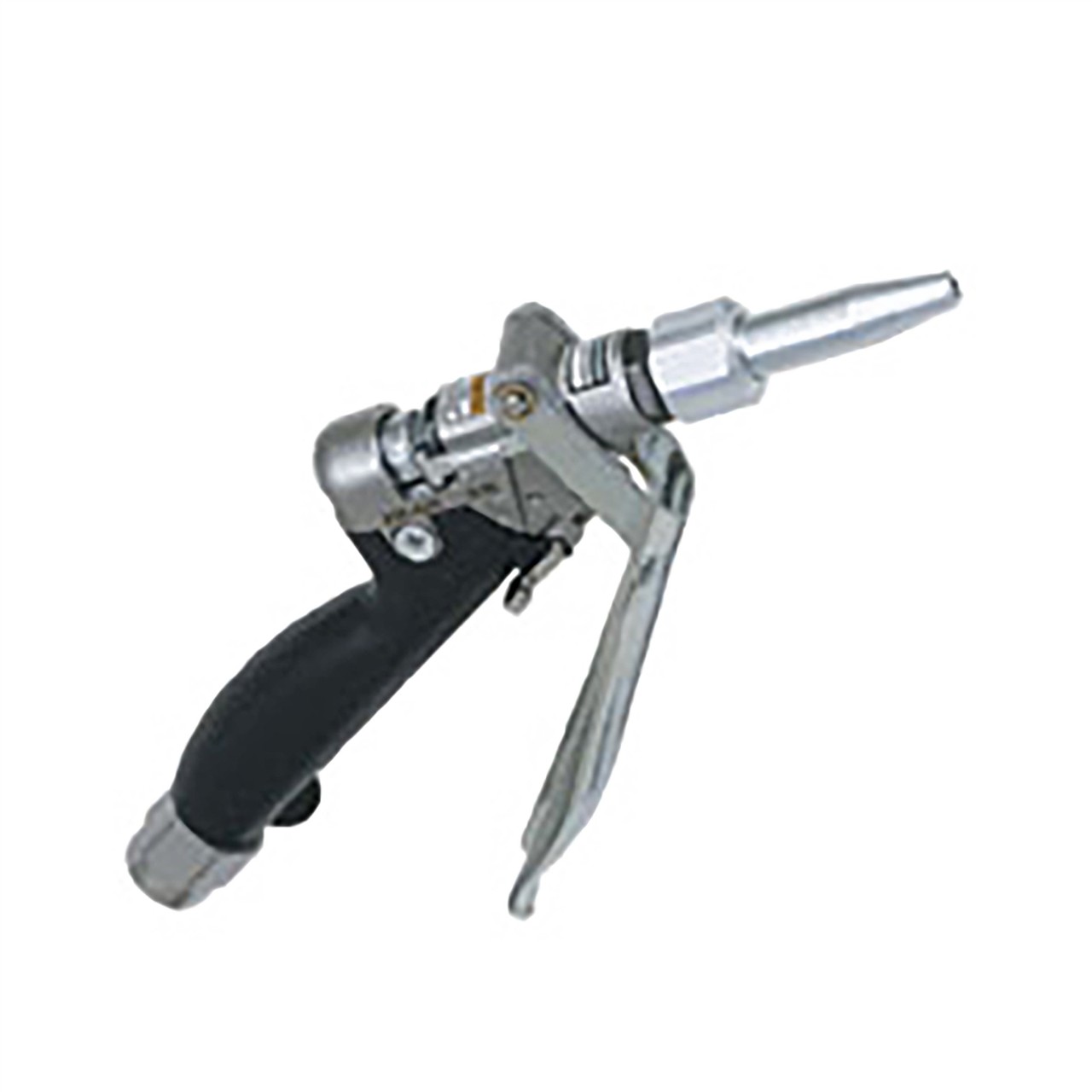

معرفی گان تزریق چسب گراکو Ultra-Lite 6000 مدل 235628
گان تزریق چسب گراکو Ultra-Lite 6000 مدل 235628 یک گان دستی فشارقوی برای کنترل و اعمال چسبها، درزگیرها و سیلرهای صنعتی است. این محصول از خانواده تجهیزات Dispensing شرکت Graco بوده و برای استفاده در فرایندهایی طراحی شده است که به اعمال کنترلشده مواد در نقطه مصرف نیاز دارند.
طراحی سبک و ارگونومیک، زاویه ۱۵۰ درجه بین دسته و سر گان، سیستم شیر با انتهای کروی و تحمل فشار کاری حداکثر ۴۱۵ بار از ویژگیهای مهم این محصول هستند. این مشخصات، Ultra-Lite 6000 را به گزینهای قابل بررسی برای فرایندهای صنعتی چسبکاری، آببندی و درزگیری تبدیل میکنند.
مدل 235628 دارای مجموعه شیر Ball-End بوده و طبق مستندات Graco، برای کار با مواد ساینده سازگار نیز طراحی شده است. بااینحال، انتخاب نهایی دستگاه باید با توجه به نوع ماده، ویسکوزیته، فشار موردنیاز، جنس قطعات در تماس با سیال و تجهیزات سیستم انجام شود.
نکته مهم این است که Ultra-Lite 6000 یک گان اعمال مواد است، نه پمپ یا سیستم کامل تزریق چسب. بنابراین برای راهاندازی آن، به تجهیزات تأمین و انتقال سیال متناسب با کاربرد نیاز خواهید داشت.
مشخصات اصلی Ultra-Lite 6000 در یک نگاه
- گان دستی فشارقوی برای اعمال چسب و سیلر
- کد فنی اختصاصی Graco: 235628
- حداکثر فشار کاری ۴۱۵ بار
- وزن تقریبی ۶۲۰ گرم
- طراحی ارگونومیک با زاویه دسته و سر ۱۵۰ درجه
- سوزن شیر Ball-End با اجزای کاربیدی
- قابلیت انتخاب نازل متناسب با نوع کاربرد
ویژگیهای گان Graco Ultra-Lite 6000
۱. طراحی سبک و ارگونومیک
وزن تقریبی ۰٫۶۲ کیلوگرم، یکی از ویژگیهای مهم گان Ultra-Lite 6000 است. این طراحی در کنار دسته پیستولی، استفاده دستی و کنترل حرکت گان را در فرایندهای اعمال چسب و درزگیر آسانتر میکند.
زاویه ۱۵۰ درجه بین سر و دسته گان نیز برای بهبود وضعیت قرارگیری دست اپراتور در هنگام استفاده طراحی شده است. البته میزان راحتی کار به شرایط خط تولید، نحوه استقرار قطعه و مدت استفاده بستگی دارد.
۲. تحمل فشار کاری تا ۴۱۵ بار
گان Graco مدل 235628 برای حداکثر فشار کاری 6000 psi معادل حدود ۴۱۵ بار طراحی شده است. این مقدار نشاندهنده حد مجاز فشار گان بوده و به معنای فشار توصیهشده برای تمام مواد نیست.
فشار واقعی سیستم باید با توجه به ویژگی ماده، طول شیلنگ، نازل انتخابی و محدودیت فشار سایر تجهیزات تنظیم شود. فشار کاری هیچیک از اجزای سیستم نباید از حد مجاز همان جزء فراتر برود.
۳. سوزن Ball-End و نشیمنگاه کاربیدی
مدل 235628 به Ball-End Valve Needle مجهز است. این ساختار با استفاده از بخشهای کاربیدی در مجموعه شیر و نشیمنگاه، برای کنترل جریان سیال در شرایط کاری تعریفشده طراحی شده است.
طبق دفترچه Graco، این مدل در مقایسه با بعضی نسخههای دیگر خانواده Ultra-Lite برای مواد ساینده سازگار نیز قابل استفاده است. انتخاب آن برای ماده مشخص باید براساس مشخصات فنی و توصیه سازنده بررسی شود.
۴. امکان استفاده از نازلهای مختلف
Ultra-Lite 6000 با نازلهای متناسب با خروجی خود سازگار است. نوع و هندسه نازل بر شکل اعمال ماده، عرض خروجی و حجم جریان اثر دارد؛ به همین دلیل باید متناسب با کاربرد انتخاب شود.
خروجی گان از نوع 1/4 اینچ NPT مادگی است و امکان استفاده از اتصال مناسب برای نازل فلنجدار نیز در مستندات سازنده ذکر شده است.
نازل باید جداگانه بررسی و سفارش داده شود و وجود آن در بسته محصول نباید بدون تأیید فروشنده فرض شود.
۵. کنترل دستی جریان ماده
این گان با ماشه دستی کار میکند و اپراتور میتواند جریان ماده را در نقطه مصرف قطع یا وصل کند. مقدار جریان در سیستم با فشار و ظرفیت پمپ تغذیهکننده، ویژگی ماده و مشخصات نازل ارتباط دارد.
جدول مشخصات فنی گان Ultra-Lite 6000 کد 235628
مشخصات زیر مربوط به مدل 235628 است و با اطلاعات رسمی Graco تطبیق داده شدهاند.
| مشخصه فنی | مقدار |
|---|---|
| برند | Graco |
| مدل | Ultra-Lite 6000 |
| کد فنی / Part Number | 235628 |
| نوع دستگاه | Manual Dispensing / Flow Gun |
| حداکثر فشار کاری | ۴۱۵ بار / 6000 psi |
| ورودی سیال | 1/2″ NPT Female |
| خروجی سیال | 1/4″ NPT Female، با امکان اتصال نازل فلنجدار سازگار |
| قطر مجرای شیر | ۰٫۱۹ اینچ / ۴٫۸۳ میلیمتر |
| نوع سوزن شیر | Ball-End Valve Needle |
| قطر توپک کاربیدی شیر | ۰٫۲۵ اینچ / ۶٫۳۵ میلیمتر |
| تعداد خروجی | ۱ عدد |
| زاویه سر و دسته | ۱۵۰ درجه |
| وزن | حدود ۰٫۶۲ تا ۰٫۶۴ کیلوگرم طبق مشخصات سازنده |
| ابعاد تقریبی | ۲۰٫۴ × ۳ × ۱۵ سانتیمتر |
| کاربرد | اعمال کنترلشده چسب، درزگیر و سیلر صنعتی سازگار |
توجه: مقدار ۰٫۱۹ اینچ مربوط به قطر مجرای شیر داخلی گان است، نه قطر نازل قابل نصب. اندازه نازل با توجه به کاربرد و نوع اتصال انتخاب میشود.
کاربردهای گان تزریق چسب Graco Ultra-Lite 6000
گان Ultra-Lite 6000 برای استفاده در فرایندهای صنعتی اعمال چسب و سیلر طراحی شده است. براساس معرفی رسمی سازنده، حوزههای کاربرد این محصول شامل موارد زیر است:
- اتصال قطعات (Bonding):
اعمال کنترلشده چسب روی سطوح و محل اتصال قطعات صنعتی. - درزگیری (Sealing):
اجرای مواد آببندی و درزگیرهای سازگار در محلهای مشخص. - آببندی قطعات (Gasketing):
اعمال ماده برای تشکیل درزبند در مجموعههای صنعتی. - پرکردن و تثبیت (Potting):
تزریق مواد سازگار برای پرکردن فضاهای مشخص در قطعات و مجموعهها. - محصورسازی (Encapsulation):
اعمال مواد پوششی یا محافظ در فرایندهای تولیدی متناسب.
از نظر نوع مواد نیز این گان برای بررسی در سیستمهای اعمال برخی چسبهای پایهآب، سیلرهای لاستیکی، مواد سیلیکونی و مواد پایهحلال سازگار قابل استفاده است.
مناسب بودن دستگاه برای PVC، چسبهای بسیار غلیظ، مواد دو جزئی یا ترکیبات شیمیایی خاص باید بهصورت جداگانه بررسی شود. صرف تحمل فشار بالا به معنی سازگاری با تمام مواد صنعتی نیست.
راهنمای انتخاب نازل و تجهیزات همراه
برای استفاده از مدل 235628، باید نازل مناسب، شیلنگ فشارقوی، سیستم تغذیه ماده و اتصالات سازگار انتخاب شوند. این گان بهتنهایی وظیفه تولید فشار یا پمپاژ ماده را انجام نمیدهد.
انتخاب نازل مناسب
نوع نازل روی شکل خروج ماده، عرض اعمال و میزان جریان اثر دارد. برای مثال، اجرای یک خط درزگیر با اعمال ماده روی سطح وسیع، ممکن است به طراحی خروجی متفاوتی نیاز داشته باشد.
انتخاب نازل باید با نوع ماده، ویسکوزیته، ضخامت لایه، شکل محل اجرا و اتصال خروجی گان هماهنگ باشد. نازل سازگار باید هنگام استعلام مشخص شود.
انتخاب سیستم تغذیه ماده
نوع و ظرفیت پمپ انتقال یا سیستم تغذیه باید با فشار کاری مجاز گان، نرخ جریان موردنیاز و مشخصات ماده سازگار باشد. همچنین فشار مجاز شیلنگ، اتصالات و سایر اجزای سیستم باید بررسی شود.
بررسی اقلام همراه
پیش از سفارش باید مشخص شود که نازل، اتصالات، شیلنگ یا قطعات جانبی همراه گان عرضه میشوند یا جداگانه نیاز به تأمین دارند. در معرفی رسمی Graco، نازل بهعنوان قطعهای که باید جداگانه سفارش داده شود، معرفی شده است.
اطلاعات لازم برای انتخاب گان و نازل
نام و نوع ماده، ویسکوزیته، فشار سیستم، شکل خروجی موردنیاز، نوع اتصال و شرایط محل استفاده را مشخص کنید تا امکان بررسی سازگاری گان Graco 235628 با کاربرد شما فراهم شود.

تفاوت Ultra-Lite 6000 مدل 235628 با سایر گانهای گراکو
مدل 235628 یک گان دستی با طراحی پیستولی، وزن پایین، شیر Ball-End و فشار کاری حداکثر ۴۱۵ بار است. هنگام انتخاب بین گانهای مختلف گراکو، باید علاوه بر فشار کاری، نوع شیر، اتصالها، وزن و نحوه نصب بررسی شوند.
برای مثال، مدل Graco Flow Gun با کد 207945 نیز در خانواده گانهای فشارقوی انتقال و اعمال مواد قرار دارد؛ اما طراحی و مشخصات آن با Ultra-Lite 6000 یکسان نیست.
برای آشنایی با گزینه دیگر، صفحه گان گراکو Flow Gun مدل 207945 را بررسی کنید.
نکات نگهداری و ایمنی گان Ultra-Lite 6000
گان Ultra-Lite 6000 در سیستمهای فشارقوی استفاده میشود؛ بنابراین رعایت دستورالعملهای ایمنی سازنده ضروری است. پیش از بازکردن اتصالات، تعویض نازل، شستوشو یا سرویس دستگاه باید مراحل تخلیه فشار سیستم مطابق دفترچه Graco انجام شود.
تزریق ناخواسته سیال فشارقوی به زیر پوست میتواند آسیب جدی ایجاد کند. همچنین هنگام کار با چسبها و حلالها باید تجهیزات حفاظت فردی، تهویه مناسب و الزامات ایمنی ماده موردنظر رعایت شود.
در نگهداری دورهای، وضعیت ماشه، عملکرد قفل ایمنی، آببندها، اتصالات و شیر بررسی شود. استفاده از مواد شستوشوی ناسازگار با اجزای داخلی دستگاه ممکن است به قطعات آسیب برساند.
برای بررسی اطلاعات تعمیر و نگهداری میتوانید دفترچه رسمی Graco Ultra-Lite – شماره 308253N را مطالعه کنید.
قیمت و خرید گان تزریق چسب گراکو Ultra-Lite 6000
قیمت گان گراکو Ultra-Lite 6000 مدل 235628 به شرایط تأمین، وضعیت موجودی و تجهیزات جانبی موردنیاز بستگی دارد. برای مقایسه قیمت، باید کد فنی، اقلام همراه و سازگاری با سیستم موجود در نظر گرفته شوند.
پاشش صنعت در زمینه تجهیزات صنعتی انتقال و اعمال مواد فعالیت میکند. برای بررسی سایر تجهیزات مرتبط میتوانید به دسته تجهیزات اعمال چسب، سیلر و ماستیک مراجعه کنید.
برای دریافت قیمت و بررسی موجودی مدل 235628، مشخصات ماده موردنظر، فشار کاری سیستم و نوع نازل موردنیاز خود را با کارشناسان پاشش صنعت مطرح کنید.
