پمپهای دیافراگمی

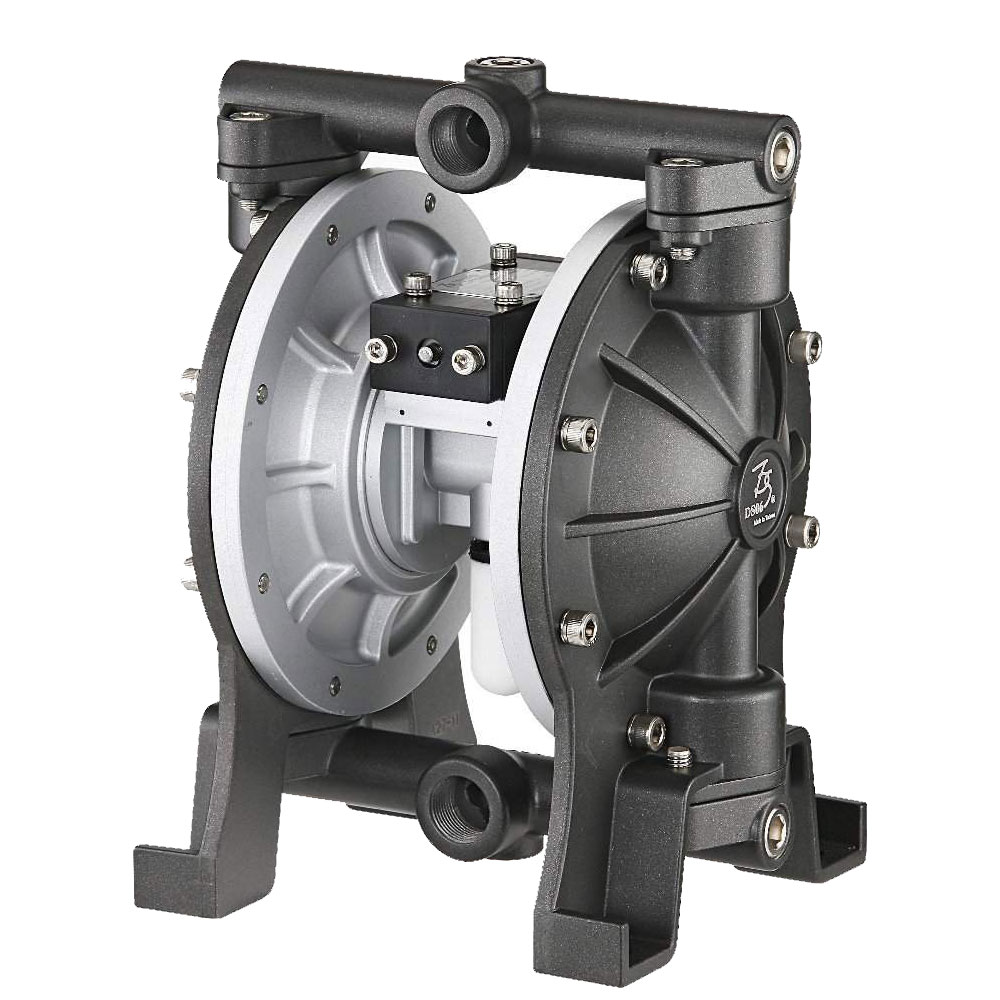

پمپ دیافراگمی (Diaphragm Pumps) از نوع پمپهای جابجایی مثبت (Positive Displacement) هستند که برای انتقال طیف بسیار وسیعی از سیالات، از آب تمیز گرفته تا مواد شیمیایی بسیار خورنده و دوغابهای غلیظ، طراحی شدهاند. مدل AODD (Air-Operated Double-Diaphragm) متداولترین نوع در صنعت است که توسط هوای فشرده کار میکند.
۱. اصول کار پمپ دیافراگمی
ساختار این پمپها از دو دیافراگم انعطافپذیر تشکیل شده است که توسط یک شفت مرکزی به هم متصل شدهاند. خرید پمپ دیافراگمی
مراحل کار:
- مکش (Suction): هوا به پشت دیافراگم اول (سمت A) هدایت میشود و آن را به جلو فشار میدهد. همزمان، دیافراگم دوم (سمت B) عقب کشیده میشود و یک خلاء (Vacuum) در محفظه B ایجاد میکند. این خلاء باعث باز شدن شیر توپی ورودی و مکش سیال به داخل محفظه B میشود.
- تخلیه (Discharge): پس از تکمیل چرخه، مکانیزم هوایی معکوس میشود. هوا به پشت دیافراگم B هدایت میشود و آن را به جلو هل میدهد. فروش پمپ دیافراگمی
این فرایند به صورت مداوم تکرار میشود و جریانی پیوسته (هرچند پالسی) از سیال را ایجاد میکند.
۲. مزایای کلیدی پمپهای AODD
| مزیت | توضیح کاربردی |
|---|---|
| ایمنی ذاتی (Intrinsically Safe) | به دلیل کارکرد با هوای فشرده و عدم وجود موتور برقی، این پمپها برای انتقال سیالات قابل اشتعال یا در محیطهای پرخطر (Zone 1/2) کاملاً ایمن هستند. |
| قابلیت کار خشک (Dry Running) | میتوانند بدون آسیب دیدن، برای مدت طولانی بدون سیال کار کنند (برخلاف پمپهای سانتریفیوژ). |
| هدایت ذرات معلق (Slurry Handling) | ساختار ساده بدون آببندی مکانیکی (Seals) و فضای داخلی بزرگ، امکان پمپاژ سیالات حاوی ذرات جامد و دوغابهای ساینده را فراهم میکند. |
| عمق مکش بالا (High Suction Lift) | توانایی مکش سیال از عمق بالا (تا ۸ متر در برخی مدلها). |
| قابلیت تنظیم دبی و فشار | دبی و فشار خروجی بهراحتی با تنظیم فشار هوای ورودی قابل کنترل است. |
۳. مواد ساختمانی (Construction Materials)
انتخاب مواد مناسب برای بدنه (Housing)، دیافراگمها، و شیرهای توپی (Ball Valves) حیاتی است و باید متناسب با سازگاری شیمیایی سیال پمپ شونده باشد: قیمت پمپ دیافراگمی
| جزء | مواد رایج | کاربرد اصلی |
|---|---|---|
| بدنه (Housing) | آلومینیوم (Aluminum), چدن (Cast Iron), پلیپروپیلن (Polypropylene), PVDF, استنلس استیل (SS316) | انتخاب بر اساس خورندگی سیال و نیاز به مقاومت در برابر سایش/حرارت. |
| دیافراگم (Diaphragm) | سانتوپرن (Santoprene), نیتریل (Nitrile), تفلون (PTFE), وایتون (Viton), هایترل (Hytrel) | انتخاب بر اساس سازگاری شیمیایی، دما و مقاومت در برابر سایش. تفلون برای حلالهای قوی ایدهآل است. |
| توپها/سوپاپها (Balls/Seats) | تفلون, استنلس استیل, نئوپرن, سرامیک | تأمین آببندی جهت جلوگیری از برگشت سیال و مقاومت در برابر سایش ذرات جامد. |
۴. کاربردهای متداول
پمپهای AODD در صنایع زیر کاربرد فراوان دارند:
- رنگ و پوششدهی: انتقال رنگ، چسب، و حلالها. استفاده در سیستمهای Air-Assisted Airless.
- شیمیایی: انتقال اسیدها، بازها، الکلها و مواد افزودنی.
- آب و فاضلاب: انتقال لجن، پسابهای صنعتی و مواد لختهساز (Polymer). عمده پمپ دیافراگمی
- غذایی و دارویی: مدلهای بهداشتی (Sanitary) برای انتقال مواد با استانداردهای FDA و 3A.
